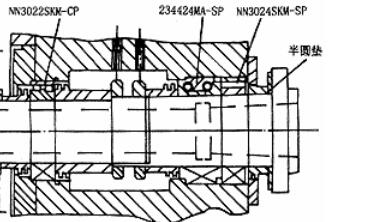

M7180平面磨床主轴组件的设计。图是M7180平面磨床主轴结构图。M7180平面磨床主轴为三支承，前、中轴承在M7180平面磨床主轴箱内，是主要支承，后轴承在变速箱中，是M7180平面磨床辅助支承。M7180平面磨床前轴承是NN3024SKM-SP及234424MA-SP，M7180平面磨床中间轴承为NN3022SKM-CP。这种轴承配列具有很高的刚性，M7180平面磨床轴向力及径向力分别由不同的轴承负担，轴向热膨胀可由M7180平面磨床圆柱滚子轴承吸收。M7180平面磨床后轴承是向心球轴承D220。M7180平面磨床卖价与M7180平面磨床轴承有关。M7180平面磨床轴承孔的同轴度很难保证，所以M7180平面磨床后轴承与箱体孔的配合较松，前、中轴承用长效润滑脂润滑，并用M7180平面磨床主轴中间的两个背帽调节。M7180平面磨床主轴前端的两个半圆垫在装配时配磨，用来调整M7180平面磨床前轴承的预负荷。因此M7180平面磨床卖价与M7180平面磨床主轴孔径为70有关。 M7180平面磨床温升及热变形情况关系着M7180平面磨床卖价的高低。M7180平面磨床中间轴承位于变速箱与主轴箱之间，散热条件较差，致使M7180平面磨床中间轴承的温升高于前轴承。M7180平面磨床变速箱的润滑采用体外循环形式，且油量较大，可以把M7180平面磨床轴承处的部分热量带走，因此M7180平面磨床卖价高。M7180平面磨床中间轴承的温升并不太高。下面是M7180平面磨床主轴温升及热变形情况： M7180平面磨床主轴中速1180r/min，时间180min，室温25.5℃；M7180平面磨床前轴承最高温度32.0℃，温升7℃；M7180平面磨床中间轴承最高温度32.4℃，温升6.4℃； 主轴中心线在主平面上的变形量为9.5μm； M7180平面磨床主轴中心线在次平面上的变形量为8.5μm； 主轴轴向变形量为18.5μm；M7180平面磨床主轴高速2360r/min，时间180min，室温25℃；；M7180平面磨床前轴承最高温度44.6℃，温升19.6℃；M7180平面磨床后轴承最高温度51.5℃，温升26.5℃。
