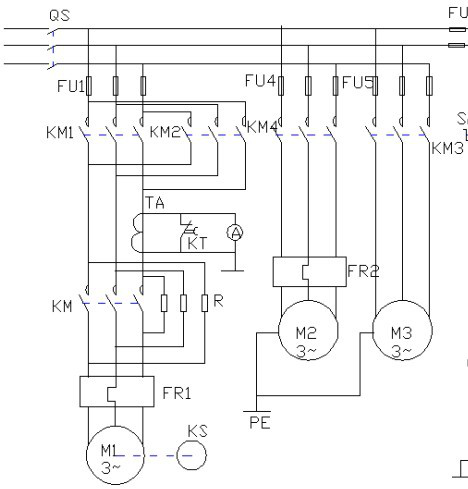

M7163平面磨床KM1与 KM2分别为交流接触器KM1与KM2的主触头。M7163平面磨床根据电气控制基本知识分析可知， M7163平面磨床KM1主触头闭合、KM2主触头断开时，M7163平面磨床三相交流电源将分别接入电动机的U1、V1、W1三相绕组中，M1主电动机将正转。反之，M7163平面磨床当KM1主触头断开、KM2主触头闭合时，M7163平面磨床三相交流电源将分别接入M1主电动机的W1、V1、U1三相绕组中，与正转时相比，U1与W1进行了换接，导致主电动机反转。M7163平面磨床当KM主触头断开时，M7163平面磨床三相交流电源电流将流经限流电阻R而进入电动机绕组，M7163平面磨床电动机绕组电压将减小。如果M7163平面磨床KM3主触头闭合，则M7163平面磨床电源电流不经限流电阻而直接接入电动机绕组中，M7163平面磨床主电动机处于全压运转状态影响M7163平面磨床卖价。电流表A在电动机M1主电路中起绕组电流监视作用，M7163平面磨床通过TA线圈空套在绕组一相的接线上，M7163平面磨床当该接线有电流流过时，将产生感应电流，M7163平面磨床通过这一感应电流间显示电动机绕组中当前电流值。 M7163平面磨床控制原理是当KT常闭延时断开触头闭合时，TA产生的感应电流不经过A电流表，而一旦KT触头断开，M7163平面磨床A电流表就可检测到电动机绕组中的电流。M7163平面磨床KS是和M1主电动机主轴同转安装的速度继电器检测元件，M7163平面磨床根据主电动机主轴转速对速度继电器触头的闭合与断开进行控制。M7163平面磨床主轴电动机由热继电器FR1作过载保护，熔断器FU1作短路保护。冷却泵电动机M2喷出冷却液，实现刀具的冷却，由接触器KM4控制，热继电器FR2作为它的过载保护，熔断器FU4作短路保护。刀架快速移动电动机M3接触器KM3控制，M7163平面磨床由于是点动控制，故不设过载保护,熔断器FU5作短路保护。
